1.1           功能說明

自動：自動運行、空運行、單步運行

手動：電機正反轉、回程序零、回機械零、輸出控制

程序：程序的編輯，讀入、刪除、保存

參數：系統參數、系統自檢、IO設置、用戶及廠商密碼管理等

外部手動：控制電機正反轉，啟動、暫停、報警、急停等

指令豐富：20條控制指令

串口通訊：可以直接用串口和上位機程序進行通訊，指令程序的傳輸，測試與操作

隔離IO口：帶有與系統隔離的輸入輸出口，輸出口能力最大可到500Ma 方便于配接繼電器等

專用輸出端子接口：專用的接口端子板，標示清晰方便與放置導軌卡槽內 （用戶現配）

可擴展IO端子板：可以通過替換端子板將IO擴展到100輸出、100輸入

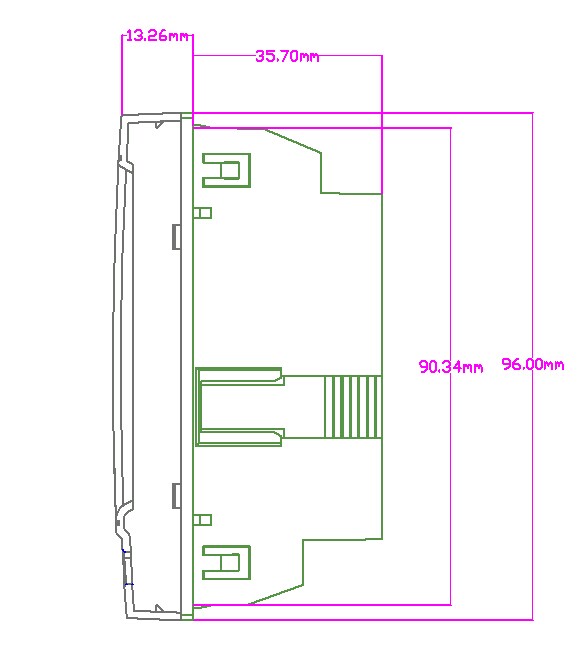

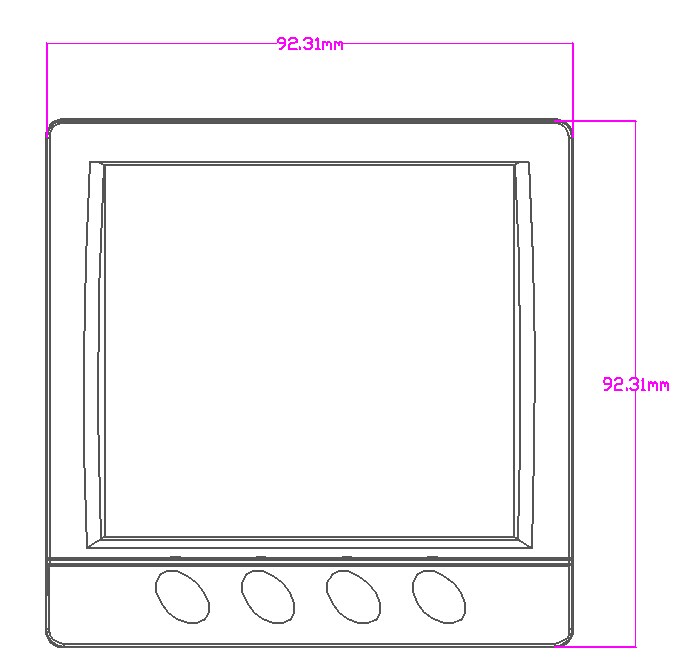

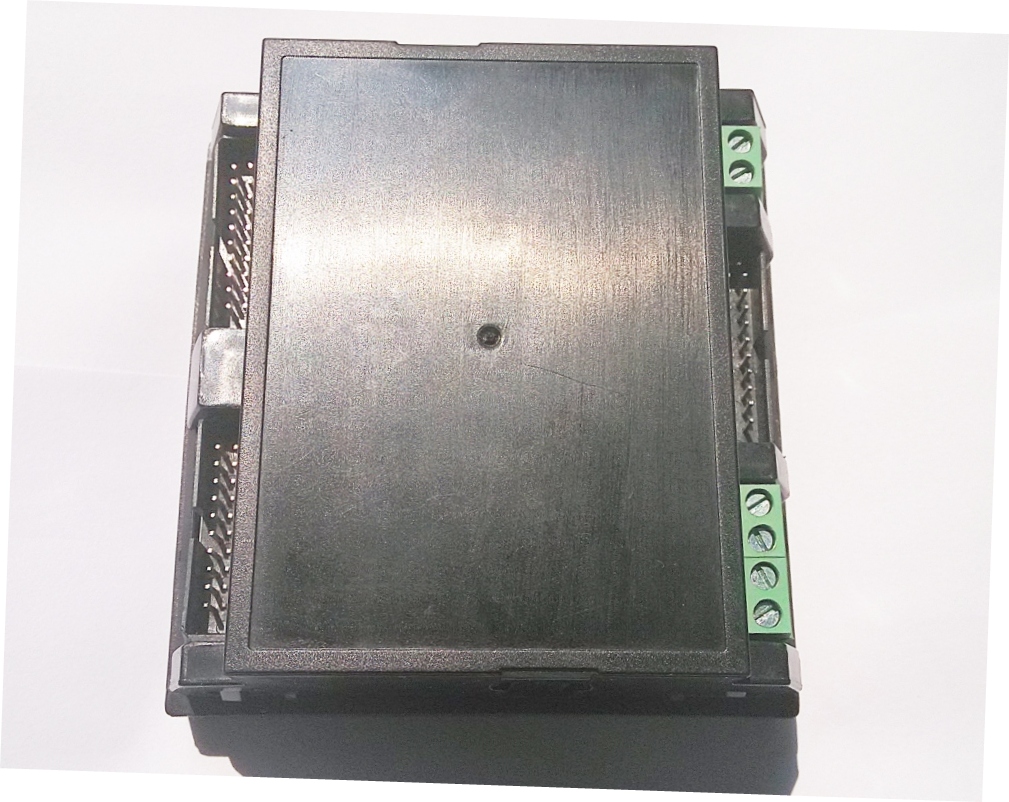

1.2           系統組成

l 高性能、高速度32位

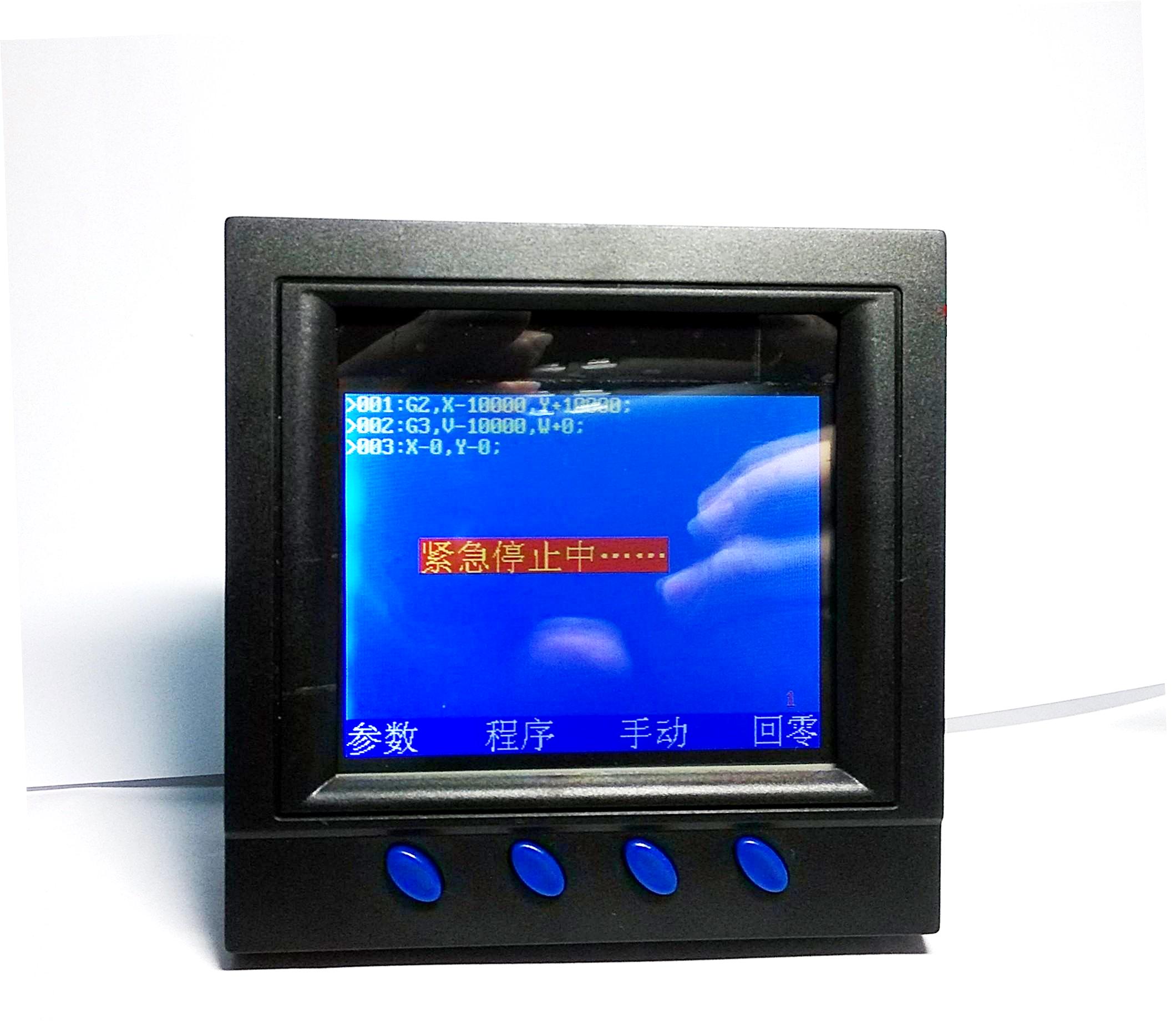

l 液晶顯示器（分辨率：320×240彩色）

l 專用運動控制芯片（信號輸出為：5V 脈沖+方向）

l 專用的常閉式正負極限限位、原點、減速開關，光電隔離24V信號輸入口

l 輸入/輸出用戶自己定義IO（8路光電隔離24V輸入，8路光電隔離24V輸出，單通道額定500mA）

l 最大程序行405行

l 高整合4鍵組合簡潔方便

l 專用急停通道

l 支持上位機軟件運行指令載入，支持本機編輯輸入指令。

1.3           技術參數

l 最小數據單位：0.001mm

l 最大數據尺寸：±4294967.295mm（當脈沖當量為0.001mm時）

l 快速運動限速：1200mm/min（當脈沖當量為0.001mm時）

l 最高加工速度限速：1200mm/min（當脈沖當量為0.001mm時）

l 最高脈沖輸出頻率：20KHz

l 控制軸數：1-4軸（X,Y,Z,A）

l 聯動軸數：X,Y,Z,A軸可聯動直線插補 X,Y軸圓弧插補

l 系統主要功能：自動、單步、手動、程序、參數、回零、設置等
