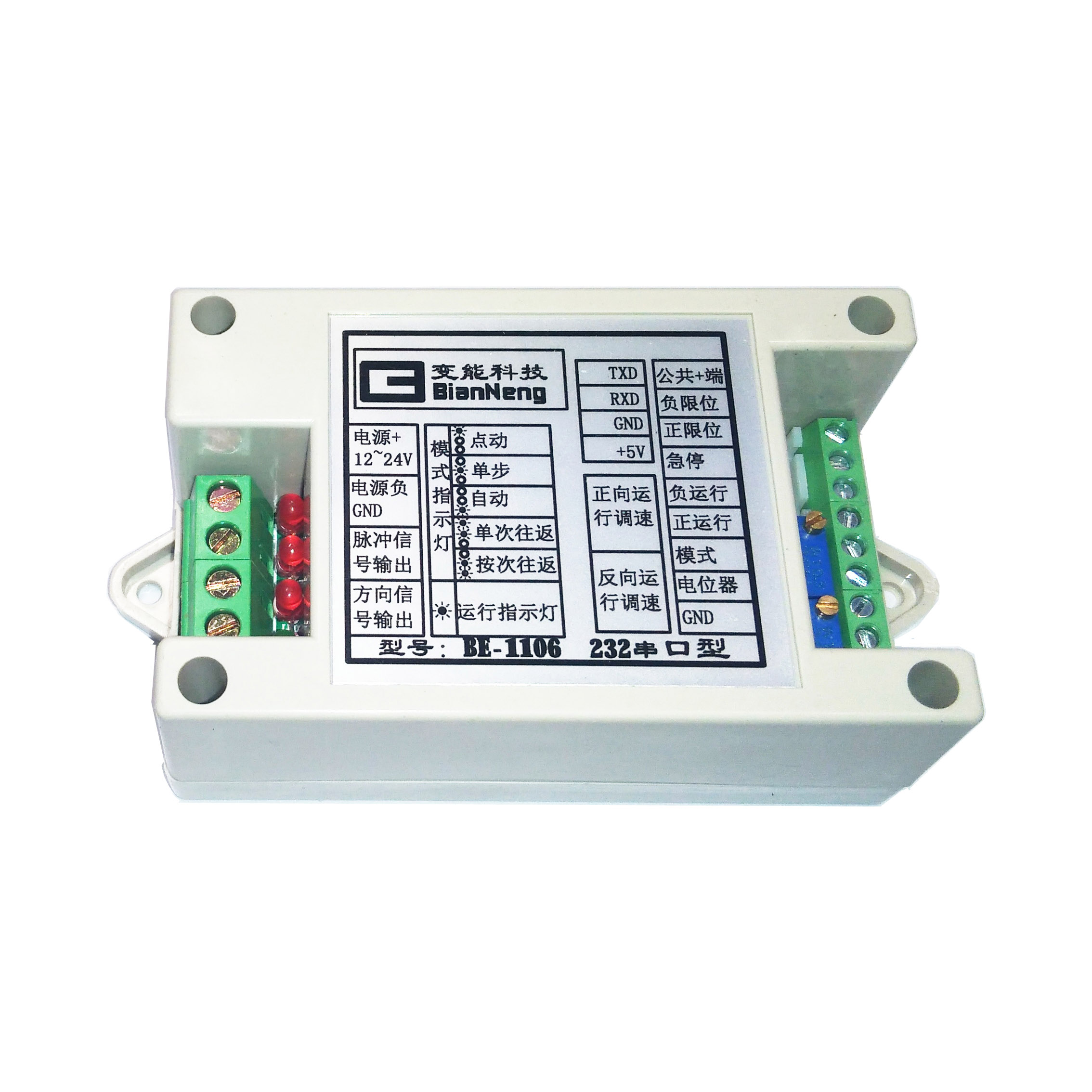

BE-1106 迷你型單軸運動控制器 指令控制程序下載地址：

 http://qcbby.cn/content/?107.html   （請復制到瀏覽器中打開）

• 基本參數：

• l 高性能、高速度32位  MCU

  l 光耦隔離輸出運動控制信號最大電流100mA（信號輸出為：+5V~24V 脈沖+方向）

  l 專用的常閉(或常開)式正負極限限位，光電隔離+5~24V信號輸入口

  l 專用的常閉式急停通道

  l 支持上位機軟件運行指令載入、485通訊 、串口通訊。

  l 最小數據單位：0.001mm

  l 快速運動限速：4450mm/min（當脈沖當量為0.001mm時）

• l 最高加工速度限速：4450mm/min（當脈沖當量為0.001mm時）

• l 最高脈沖輸出頻率：74KHz （輸出脈沖分辨率小于1Hz）

• l 位置控制最大行程174米（當脈沖當量為0.001mm時）

• l 控制軸數：1軸

• l 系統主要功能：七種控制模式、速度控制、位置控制、加減速控制

•  l 外設模式切換開關。(停止?fàn)顟B(tài)時按下模式開關時LED顯示為對應模式)

•   l 外設速度加，速度減按鍵。(運行狀態時按下模式開關再按下正運行或者負運行開關時，對應為速度加和速度減，長按也有效)

•  l 板載雙段速調節多圈電位器，可以分別調節往返不同速度。

•  l 支持外接調速電位器。(當接入外接電位器時，內部電位器自動失效)

•   l 多種功能，電腦連接設置簡單，可聯機控制，功能實用，體積5*8.2CM

•  l 支持總線集聯：最大連接臺數255臺，總長不超過1200米，支持修改控制編號地址。

控制應用一：（點動模式）

     完全由外部正運行開關和負運行開關控制正反運行，當碰到極限開關時停止。

控制應用二：（單次觸發模式）

 1設備從A點到B點后停止。再次啟動設備從B點到A點停止。

    設備上電后，外部觸發啟動運行，設備到從A點出發，當設備運行到B點正轉限位后，設備停止運行，如果再次啟動，設備從B點觸發到達A點后，設備停止。啟動A->B 停止，啟動 B->A 停止 的運動過程。如果在設備運行中觸發停止按鍵電機立即停止運行。

控制應用三：（自動往返模式）

 1設備在A點與B點之間往返運行。

   設備上電后，外部觸發啟動運行，設備運行到A點正轉限位后，自動反轉運行到B點反轉限位后，又正轉運行到A點，如此往返運行。直到觸發急停按鍵電機停止運行。

控制應用四：（單次往返模式）

 1設備從A點到B點后返回到A點停止。

    設備上電后，外部觸發啟動運行，設備到從A點出發，當設備運行到B點正轉限位后，設備反向回轉運行，當?shù)竭_(dá)A點后，電機停止。完成一次

A->B->A運動過程。如果在設備運行中觸發停止按鍵電機立即停止運行。

控制應用五：（按設置次數往返運行模式）

 1設備在A點與B點之間往返運行。

   設備上電后，外部觸發啟動運行，設備運行到A點正轉限位后，自動反轉運行到B點反轉限位后，又正轉運行到A點，如此往返運行。直到觸發急停按鍵電機停止運行。完成設置往返次數后將停止。

 控制應用六：（位置控制模式指定運行位置）

       通過串口設定行進距離脈沖數（毫米單位=脈沖數*螺距/運行1圈的脈沖數）后，外部觸發啟動運行，運行到指定位置停止，再次觸發時運行相同距離?？梢酝ㄟ^(guò)正負運行按鍵實現來回運動。

控制應用七：（上位機串口/485連接控制）

       上位機控制程序相應按鈕可以完成以上六種應用，并實時控制速度，改變加減速設置等信息，支持總線集連。

BE-1106單軸串口實時運動控制器用戶手冊.rar
